4화 : http://huv.kr/thema21400818
이전화에서 대부분의 공정을 마쳤고, 아무튼 스무딩의 단계로 들어간다.
본래는 3dmax에서 메쉬스무딩 기능을 썻지만 이번에 알아낸 신기술을 시도해봄

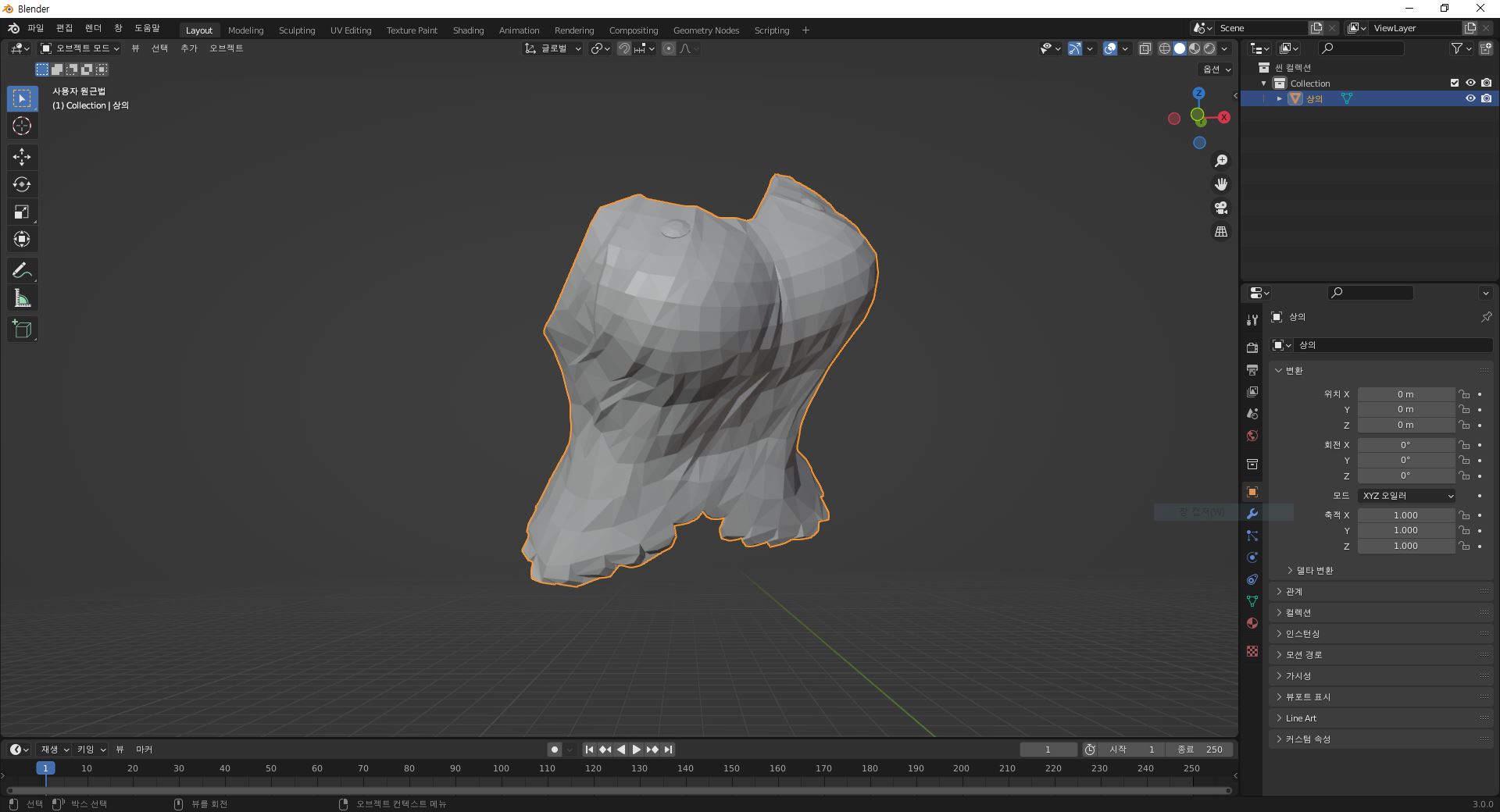

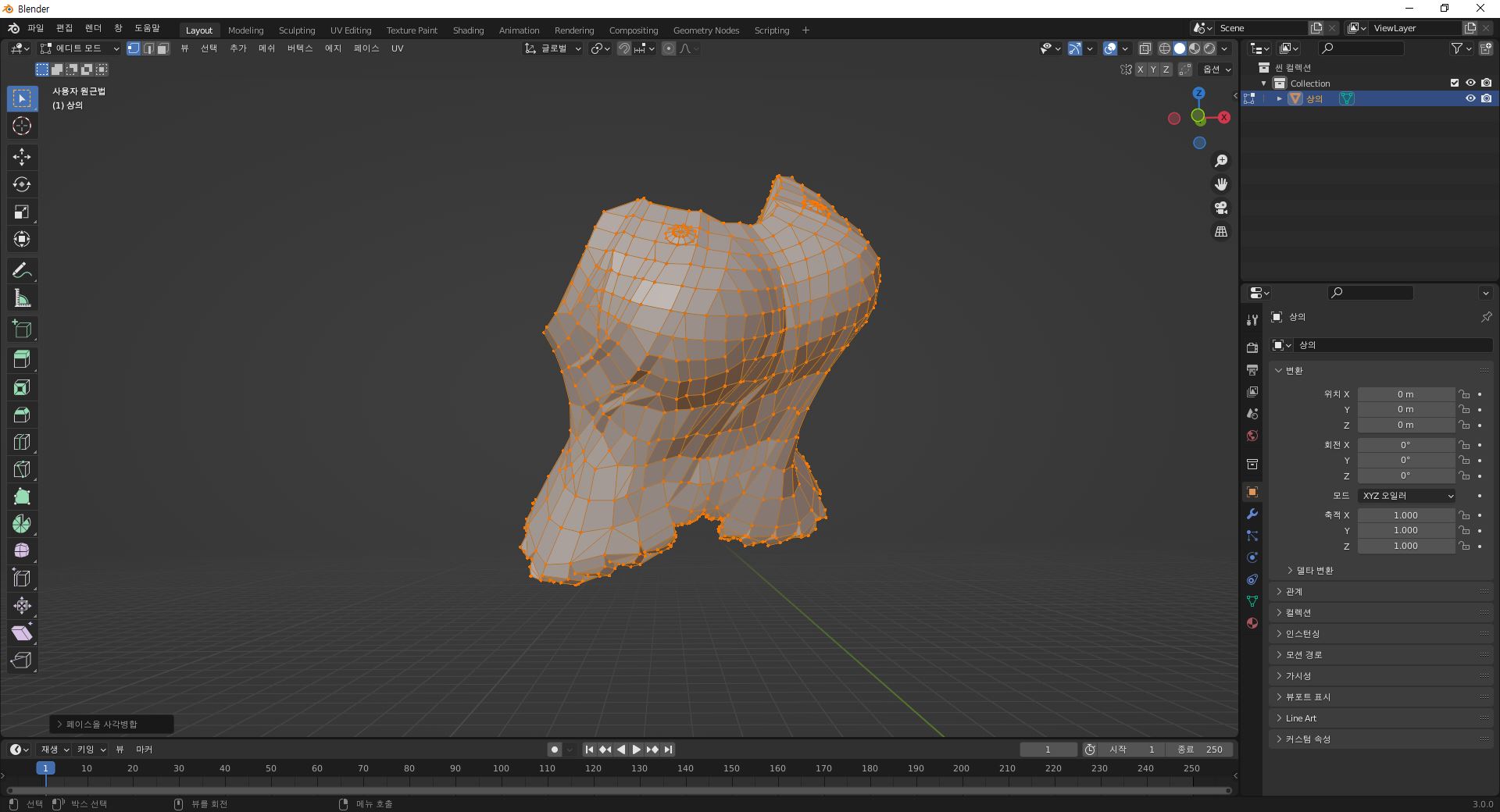

블랜더로 해당 부품을 열고, 모델의 면을 정리

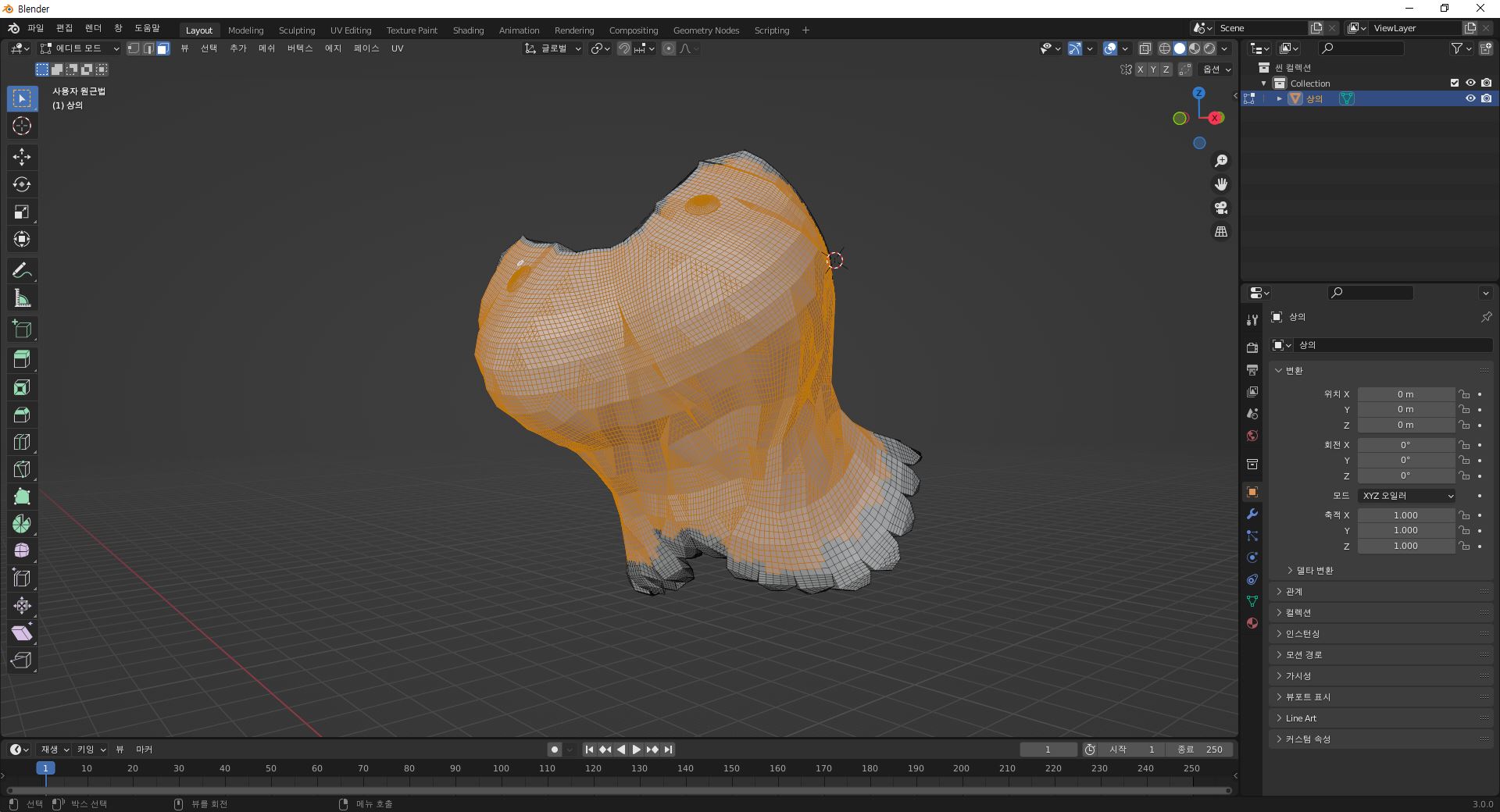

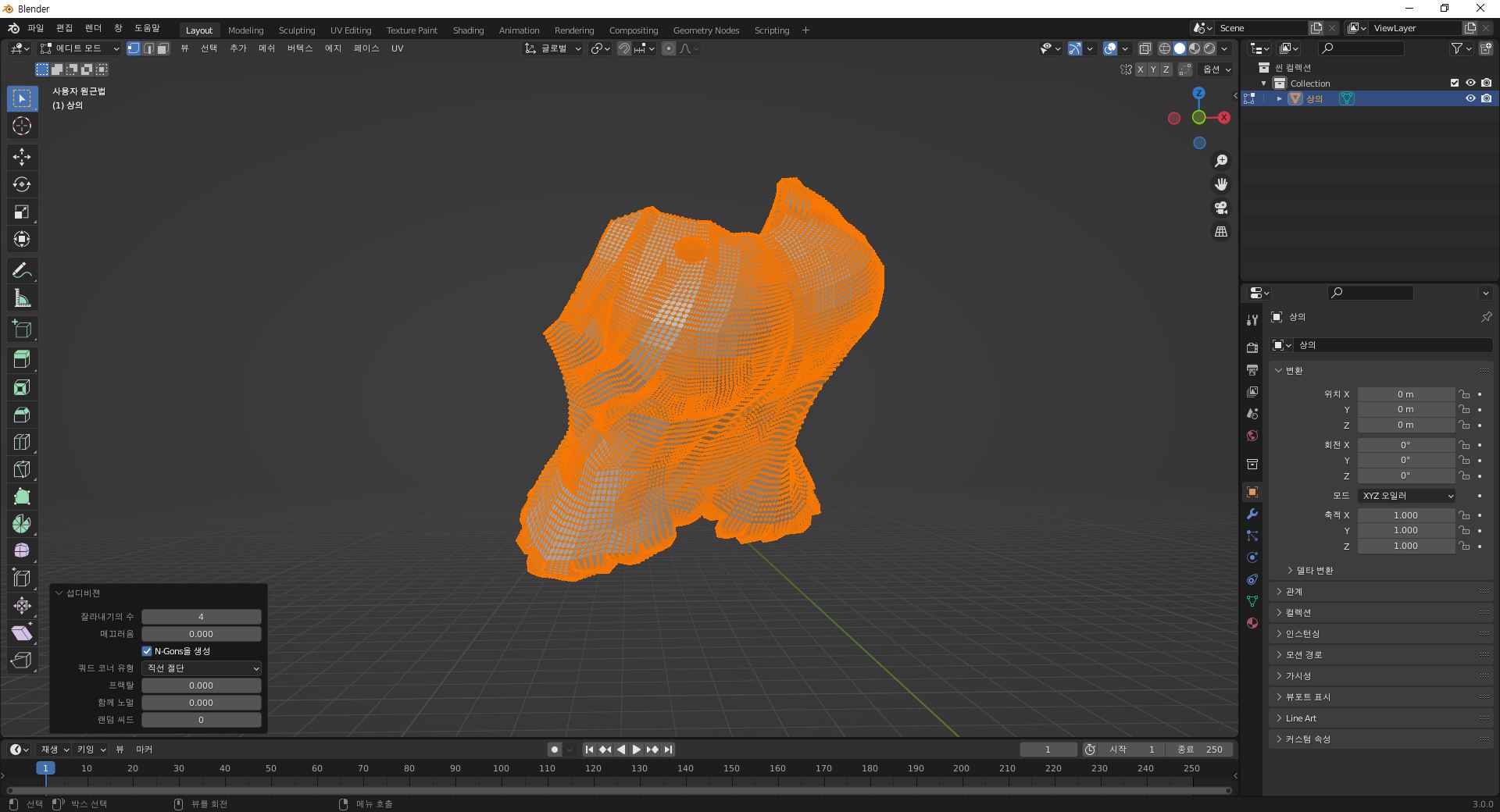

그리고 면을 적당히 많이 분할한다
부품끼리 맞닿는 테두리쪽은 스무딩이 들어가면 모양이 변형되어 연결이 안되거나 불량하게 될 수 있으므로 선택제외한다

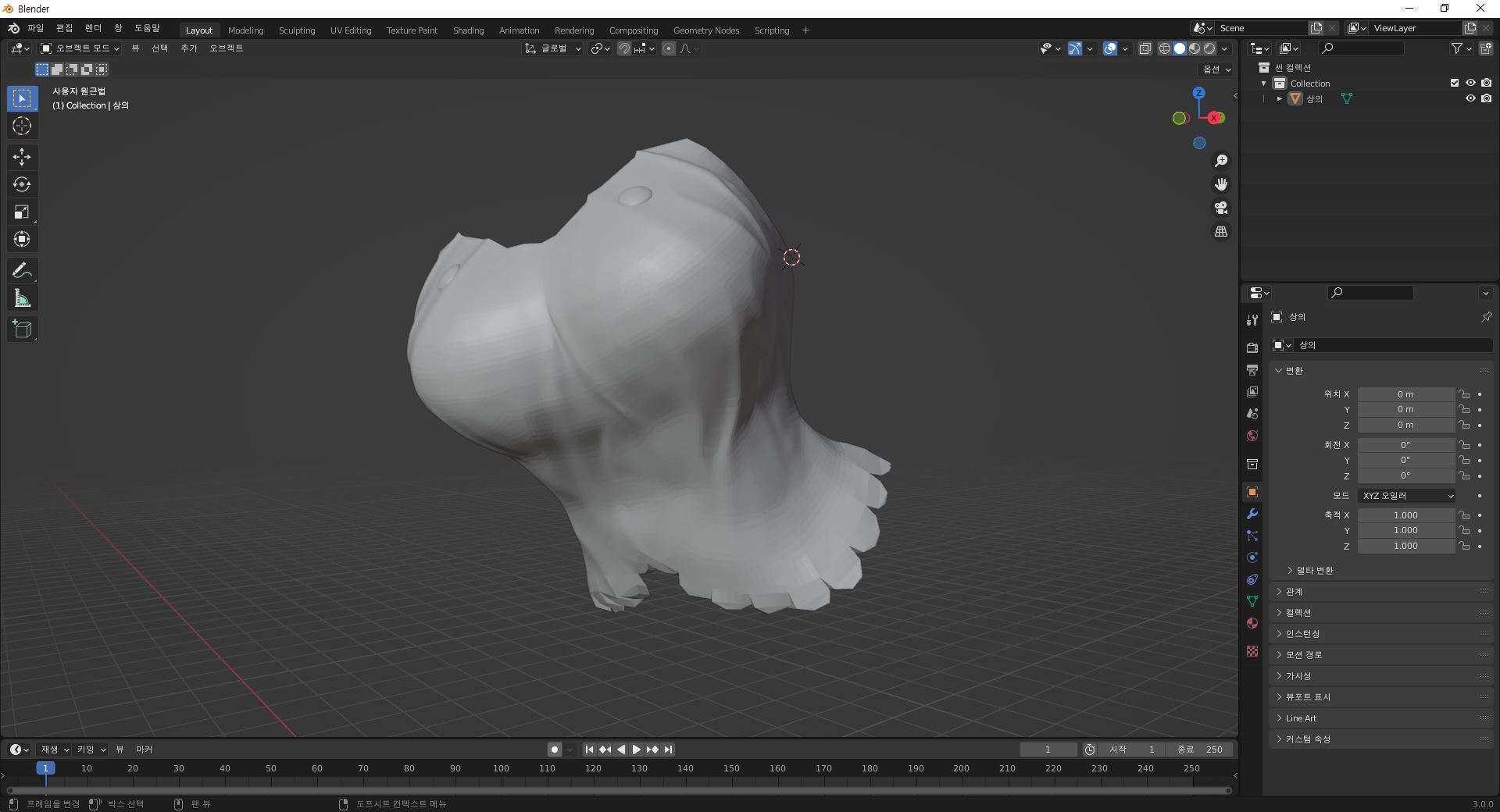

그리고 스무딩

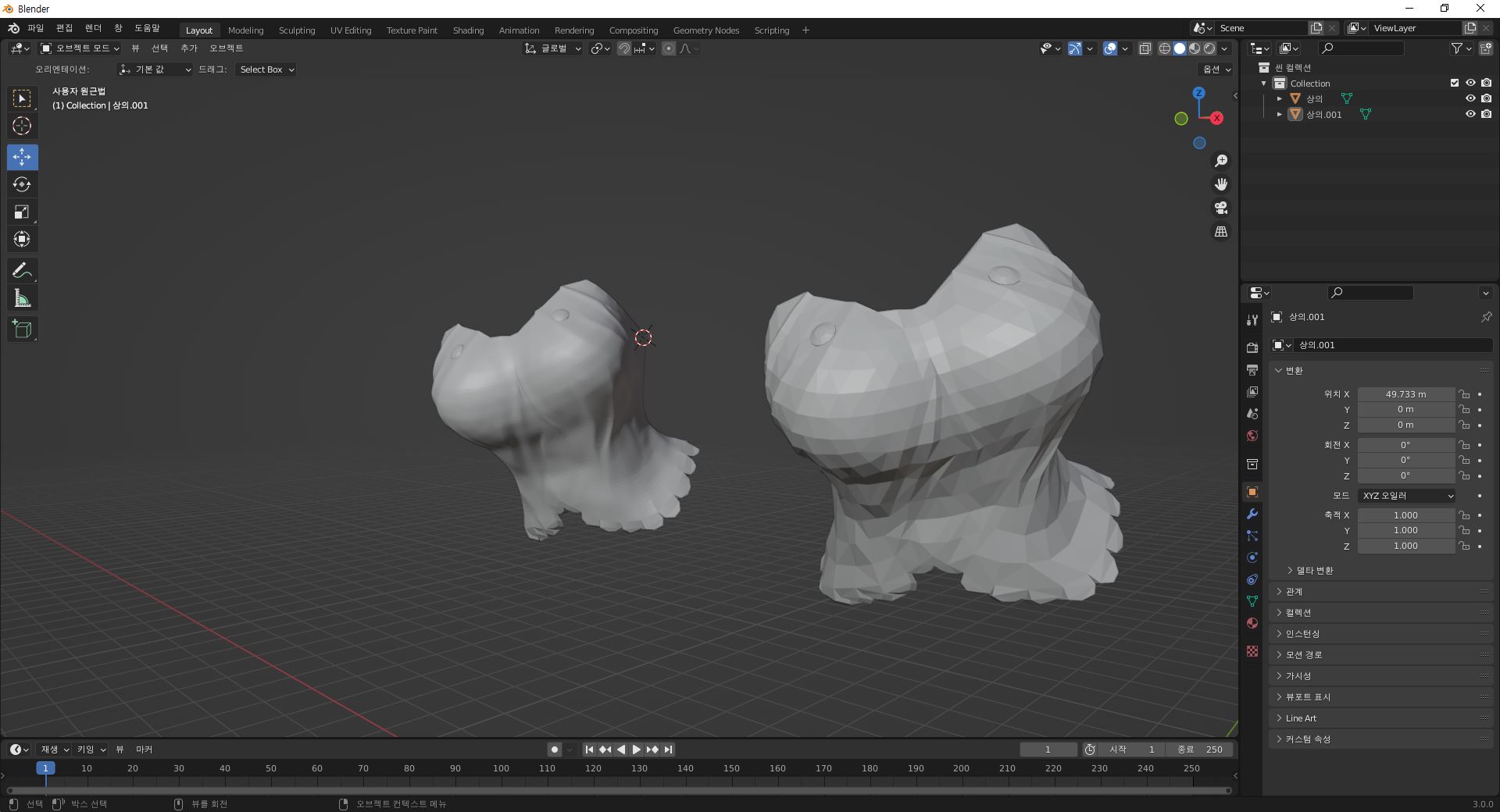

원본 부품과 비교했을 때 확실히 자연스러워졌다.
3dmax와 비교했을 때에도 기존 면을 분할하는 기능이 선행되기에 max보다도 괜찮은 것 같음
암튼 부품들을 교정한 후, 몇개를 뽑아 보았다.

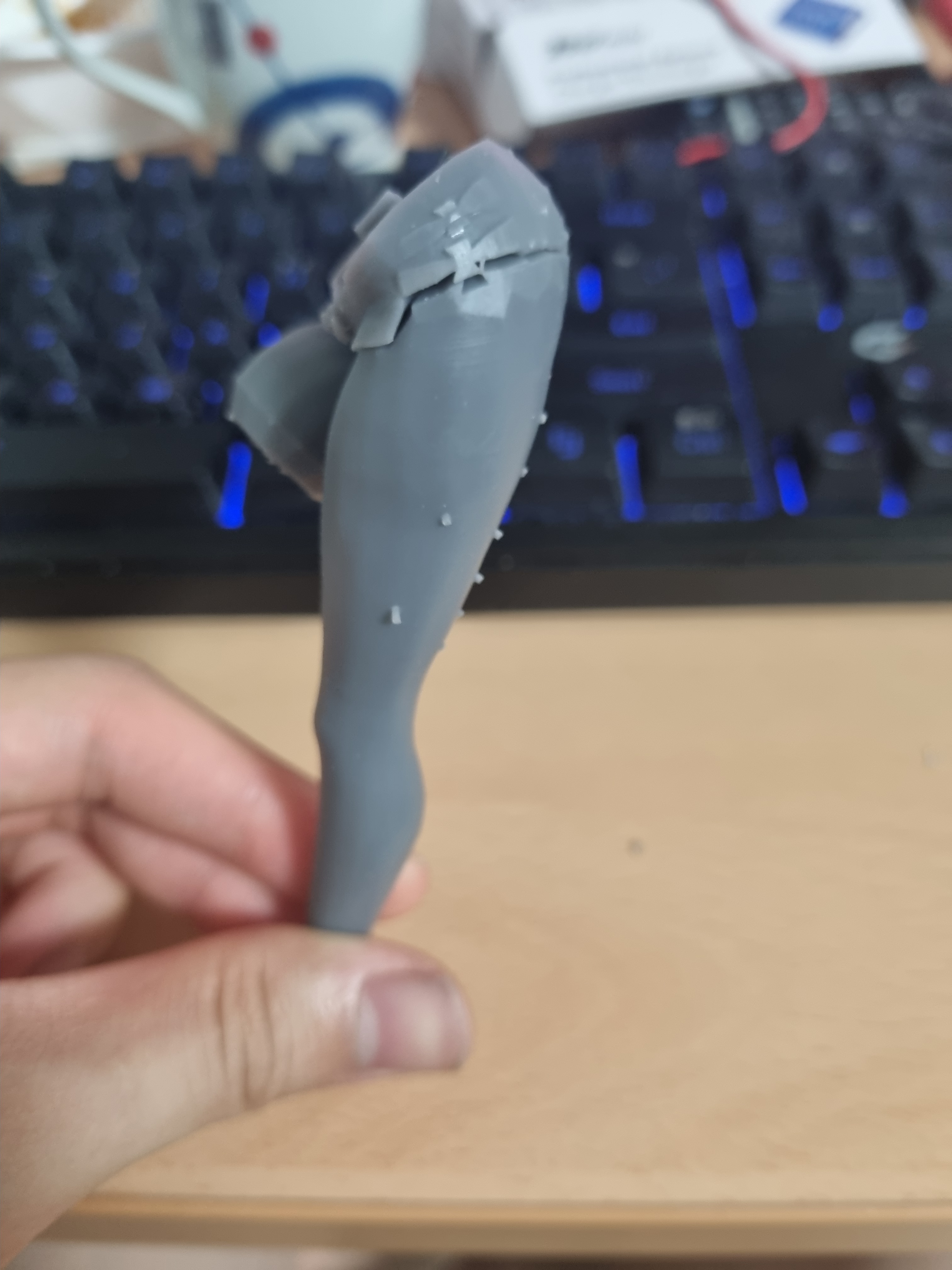

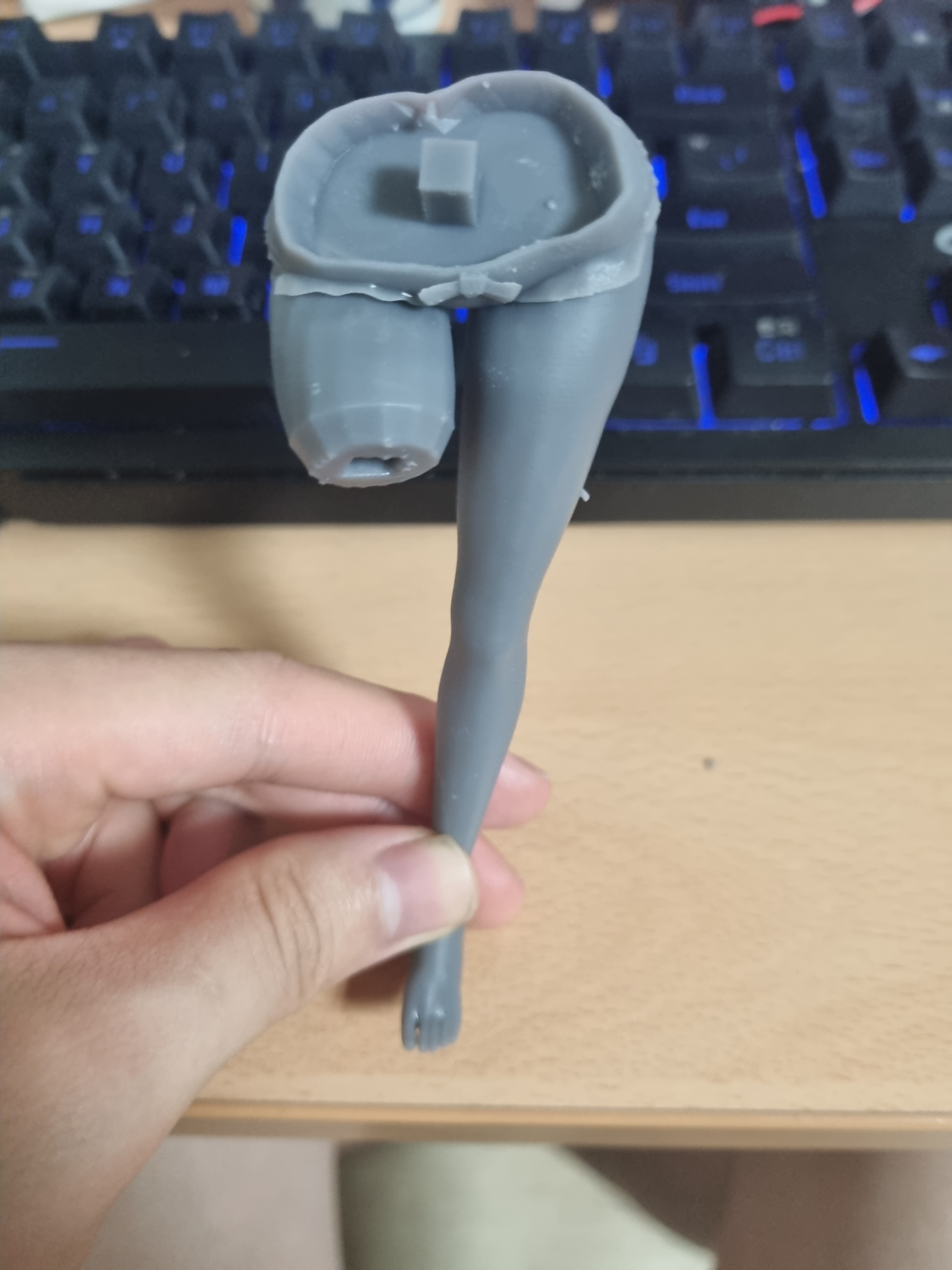

가장 불안한 다리와 핫팬츠

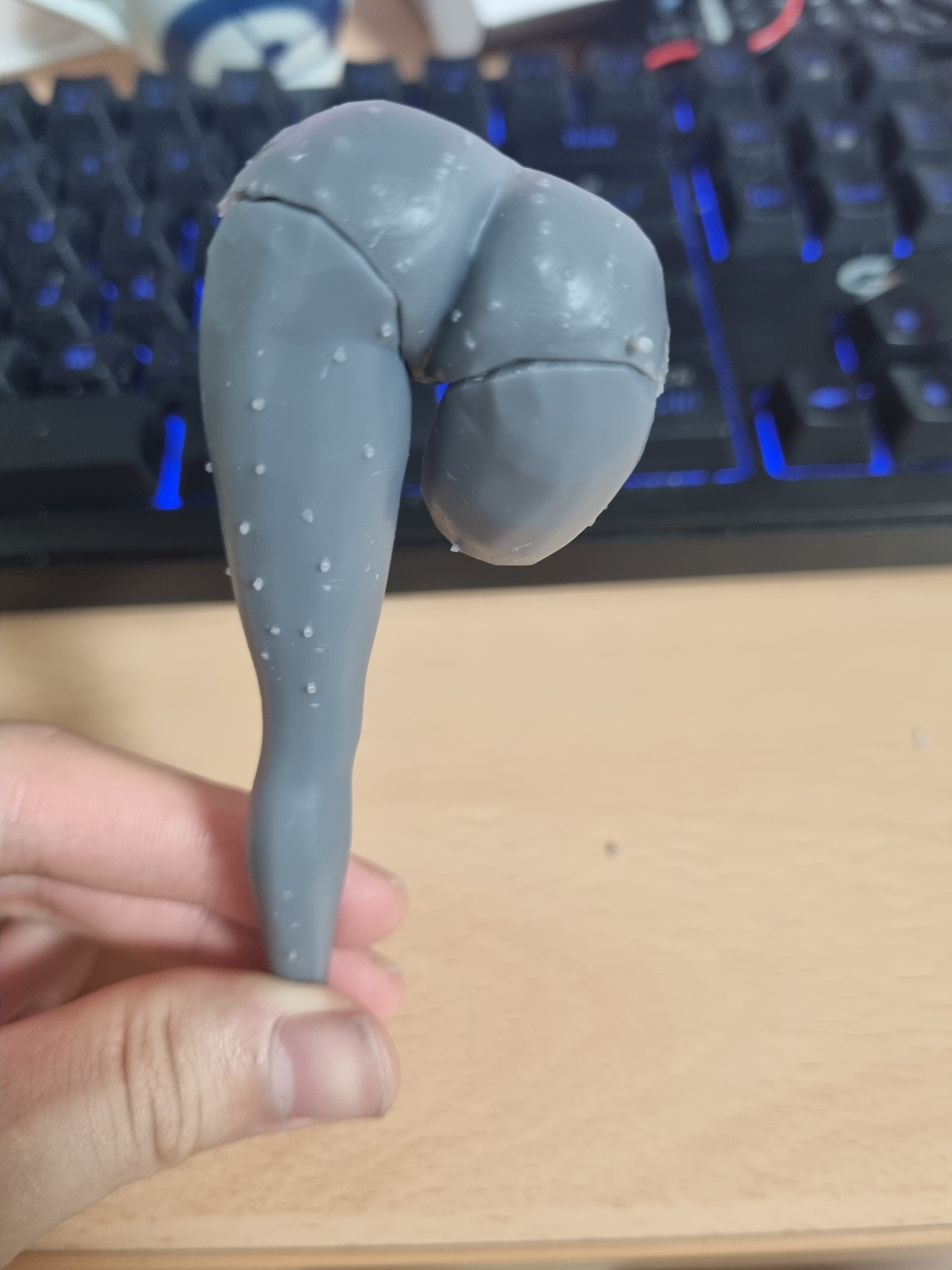

앞은 괜찮으나 옆, 뒤쪽이 실패. 결합부분이 자연스럽게 들어가지 못하고 로봇마냥 틈새가 벌어졌다
이러한 실수는 예전에도 겪었던 적이 있다.

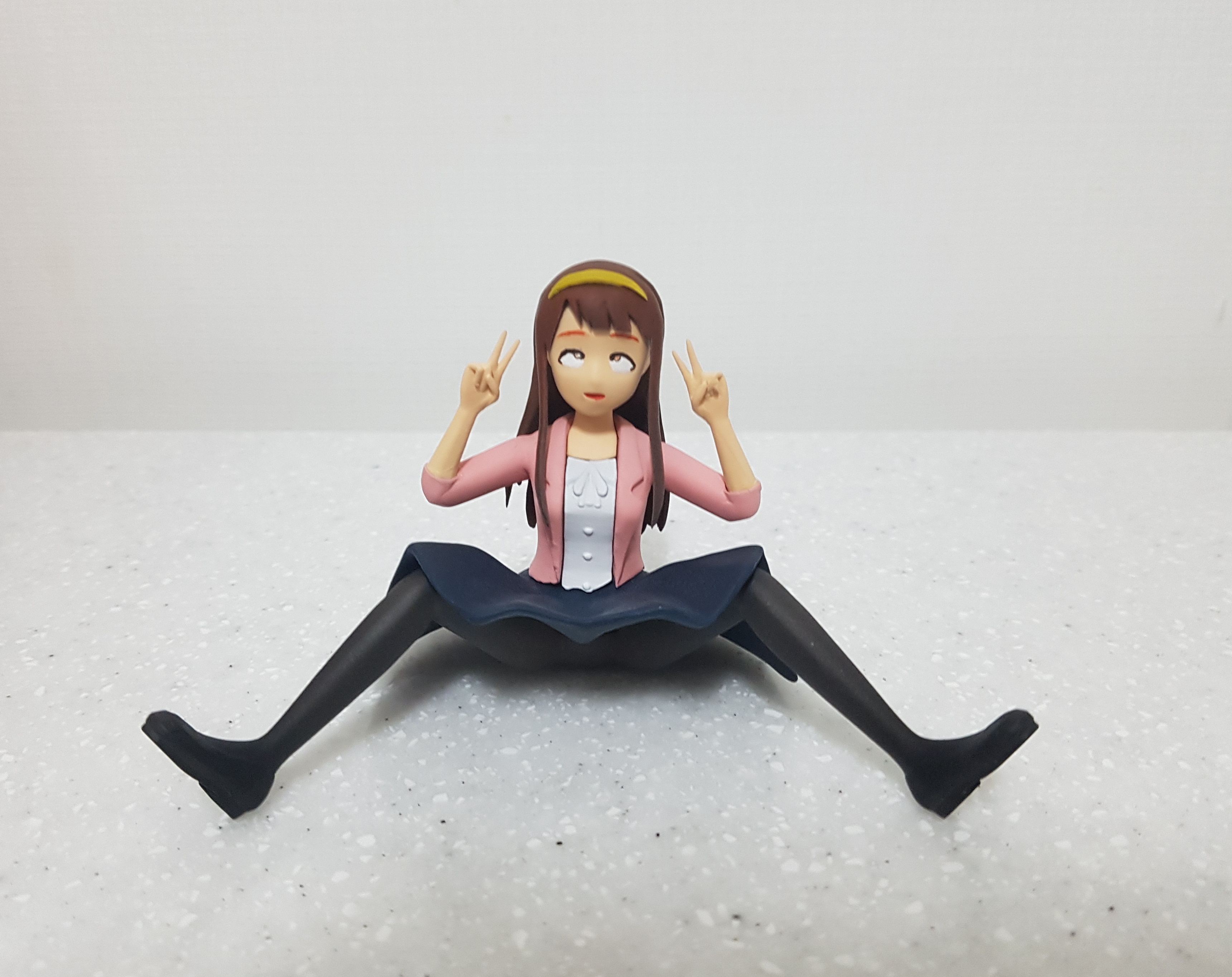

코토하를 제작할 당시 부품 분할의 중요성을 깨닫고 실행했지만, 결합부에 곡면을 넣지 않아 코토하의 외투, 셔츠, 목 부분이 부자연스럽게 벌어졌던 때가 있었다.
지금은 곡면의 중요성을 깨닫고 결합부를 둥글게 만들고 반대쪽 부품에 끼워넣도록 설계했지만 그럼에도 아직 각도가 충분치 못했다.

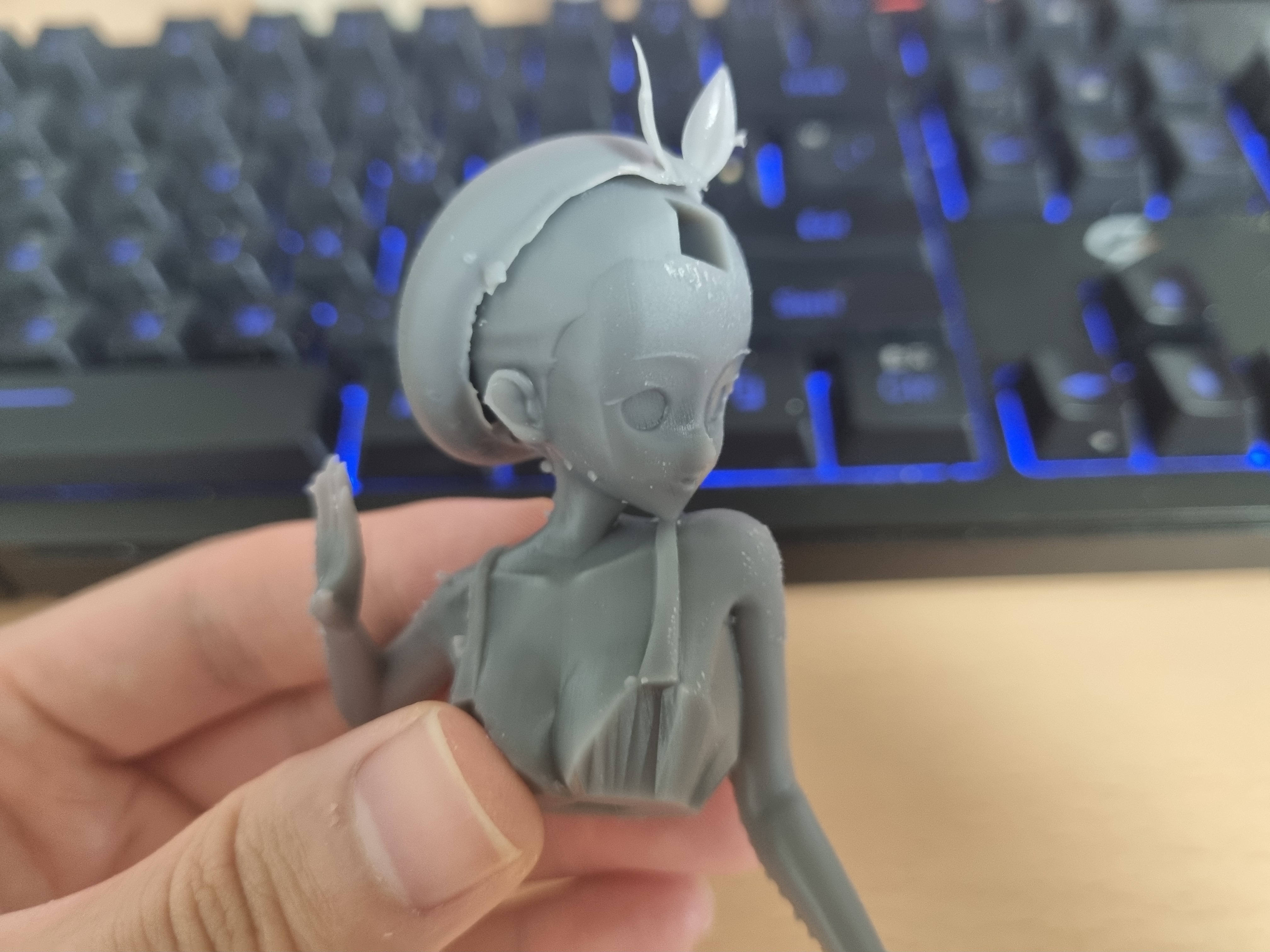

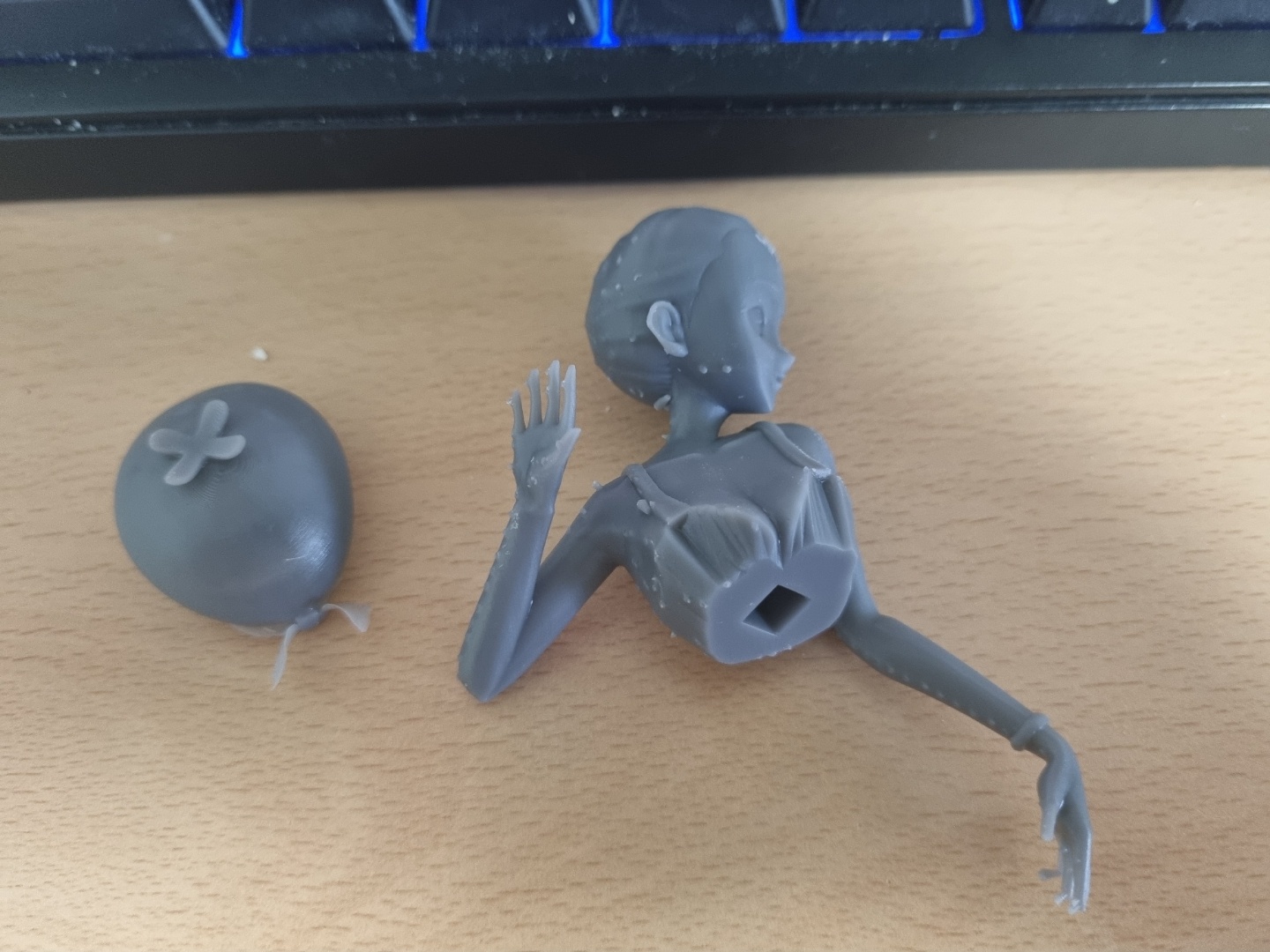

2차로 상반신과 모자를 뽑아보았다
머리와 모자의 결합부 각도는 훌륭하나, 모자의 테두리가 지나치게 얇아서 인쇄가 제대로 되지 않았다.
또한 모자에 달린 리본도 너무 얇아서 흐물거린다. 후가공 단계에서 사포질할때 살짝 삐끗하면 바로 떨어져나갈 것 같다.
아무래도 내구도와 결합디테일 사이에서 최적의 상태로 맞추고 다시 인쇄할 필요가 있다
